平行式單閘板閘閥:參數二

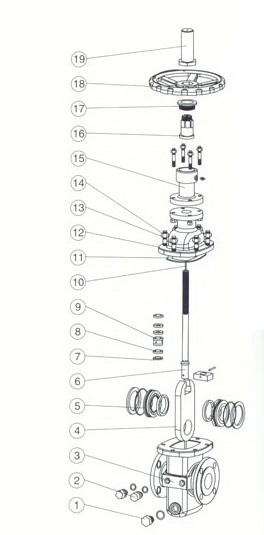

材料明細表
序號 零件名稱 普通型 抗硫型
GB ASTM GB ASTM
1 排污堵頭 2Cr13 A276 420 1Cr18Ni9 A276-304
2 注脂接頭 25 A105 25 A105
3 閥體

WCB A216-WCB WCB A216-WCB
4 閘板

1Cr13 A182+F6a 1Cr18Ni9 A162 F304
5 閥座 25+F4+NBR A105+F4+NBR 1Cr18Ni9+F4+FPM AI89-F304+F4+FPM
6 閥桿 2Cr13 A276-410 1Cr18Ni9 A276-304
7 下填料 F4 F4 F4 F4
8 隔環 2Crl 3 A275-420 2Cr13 A276-420
9 上填料 F4 F4 F4 F4
10 指示針 2Cr13 A276-420 2Cr13 A276-420
11 密封墊片 柔性石墨+不銹鋼
12 閥蓋 WCB A216-WCB WCB A216-WCB
13 雙頭螺柱 35CrMoA A193-B7 35CrMoA A193-B7
14 六角螺母 35 A194-2H 35 A194 2H
15 支架 WCB A216-WCB WCB A216-WCB
16 閥桿螺母 ZQAI9-4 B148 C95600 ZQAI9-4 B148 C95600
17 壓蓋 25 Al08 1020 25 A105 1020
18 手輪 QT400 17 A197 QT400-17 A197
19 指示罩 25 A108 1020 25 A105 1020
技術性能規范
設計依據 GB APl
設計標準 JB/T5298 API6D
壓力溫度等級 GB/T12221 ASME B16.34
結構長度 GB/T12221, JB/T5295, GB/T15188.1 API6D
法蘭型式尺寸 GB/T9113, JB/T79 ASME B16.5, ASME B16.47
對焊端連接 GB/T12224 ASME B16.25
檢驗與試驗 JB/T9092 API6D
公稱壓力 PN1.6 PN2.5 PN4.0 PNT,4 PN10.0 PN16.0 0L150 CL300 CL400 CL6O0 CL900
試驗壓力（MPa） 殼體試驗 2,4 3.75 6.0 9.6 15.0 24.0 2.93 7.58 10.0 15.0 22.4
高壓密封 1.76 2.75 4.4 7.04 11.0 17.6 2.07 5.52 7.31 11.03 16.54
低壓密封 0.6
適用溫度 -196℃~~550℃(不同的工況溫度選用不同材質)
適用介質 普通型 石油、天然氣、成品油等。
抗硫型 含H2S, CO的天然氣、石油等
